?
創(chuàng)世界一流釬具，竭誠為客戶服務
宇誠鉆具有限公司，創(chuàng)立于2016年，以銷售蓮花山鑿巖釬具為主
??

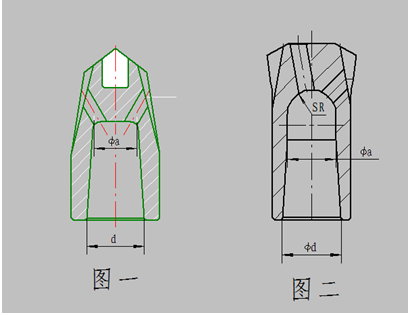

鉆頭錐度尾孔形式有一下兩種形式。如下圖

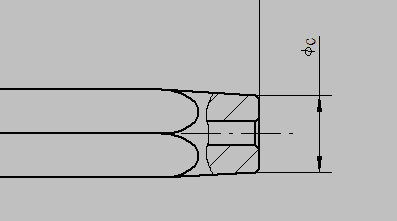

釬桿錐稍示意圖如下：
一、當釬桿與圖一形式配合時，釬桿小頭直徑Φc要小于鉆頭尾孔小徑Φa,保證釬桿端面與鉆頭尾孔底面留有5-10mm的空間，防止因釬桿或鉆頭褲體變形后，釬桿端面與鉆頭尾孔底面接觸，造成配合失效。圖一鉆頭尾孔形式一般并不常見。
二、當釬桿與圖二鉆頭尾孔形式配合時。
1、普通釬桿（桿身硬度在HRC35左右，以55SiMnMo素材為代表的釬桿）配合時。釬桿小頭直徑Φc要略大于鉆頭尾孔小徑Φa。因釬桿硬度相對較低，容易變形，防止鉆桿鉆進鉆頭小孔中去。造成配合失效。
2、優(yōu)質釬桿（滲碳工藝，表面HRC55-60.心部硬度HRC38-40.）配合時，釬桿小頭直徑Φc要略小于等于鉆頭小孔直徑Φa,因釬桿硬度較高。容易造成鉆頭內(nèi)空變形。造成配合失效。
三、一般釬桿小頭直徑的標準尺寸有以下幾種：
7°：18.5mm,20.2mm.
4°：19.1mm
6°：18.5mm
11°：17.6mm
12°：14.9mm.17.9mm
上述尺寸只是一般國家常用標準尺寸，具體尺寸還要與鉆頭實際設計生產(chǎn)尺寸確定。
四、普通錐度釬桿一般正常報廢形式為稍尖斷裂3次作為釬桿的使用壽命，也就是說普通釬桿錐稍斷裂是正常的。
五、優(yōu)質釬桿因步入市場較晚，報廢形式還未確定。現(xiàn)在只是達到客戶認可的進尺米數(shù)，就可以了。但通過我公司的實驗和貴鋼的礦山實驗報告，表明錐稍斷裂和沖極端破碎是優(yōu)質釬桿正常報廢形式。最終壽命還是占領客戶的主要指標。
六、優(yōu)質成品釬桿主要注意事項：
1、錐稍配合要達到65-75%以上。
2、錐稍表面光潔度要保證1.6以上，不能見明顯刀痕。
3、釬桿直線度要保證在1.5mm/M。
4、錐稍倒角不易過大，不能超過1.5mm。
5、熱處理后錐面不能存在磕碰劃傷。
6、沖擊端最小倒角不能小于1mm.
7、沖擊端表面的垂直度和光潔度一定要保證。
8、沖擊端倒角一定不能出現(xiàn)尖角。防止從尖角處掉塊。
七、以下為錐度配合的基本理念知識。
錐角α愈小，脹褲力將增加，連接可靠而拆卸較難；錐角α愈大，脹褲力減小，連接松弛而拆卸較易。通常小功率鑿巖機多采用7°或更小的一些的錐角；巖石較硬，鑿巖機功率較大或鉆車鑿巖，多采用12°錐角。
釬頭高度不夠，錐孔偏淺，錐孔底幾何結構不合理，釬梢插深H值過小，是導致脹褲、裂褲、斷腰、斷梢的重要原因。一般情況下，釬桿與鉆頭配合長度應大于20-25mm。

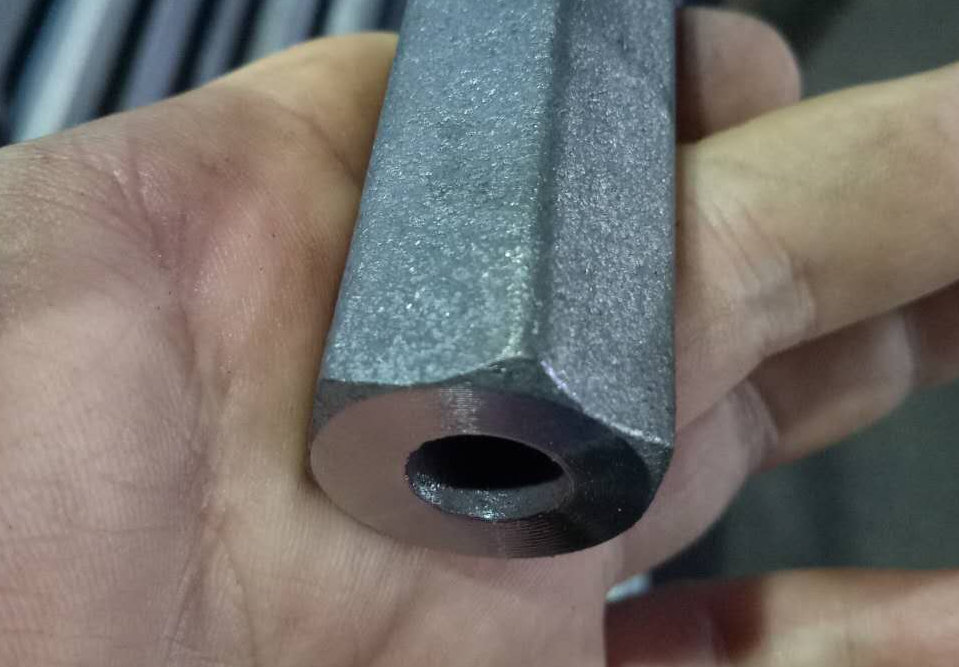

如果沖擊端倒角過小見下圖

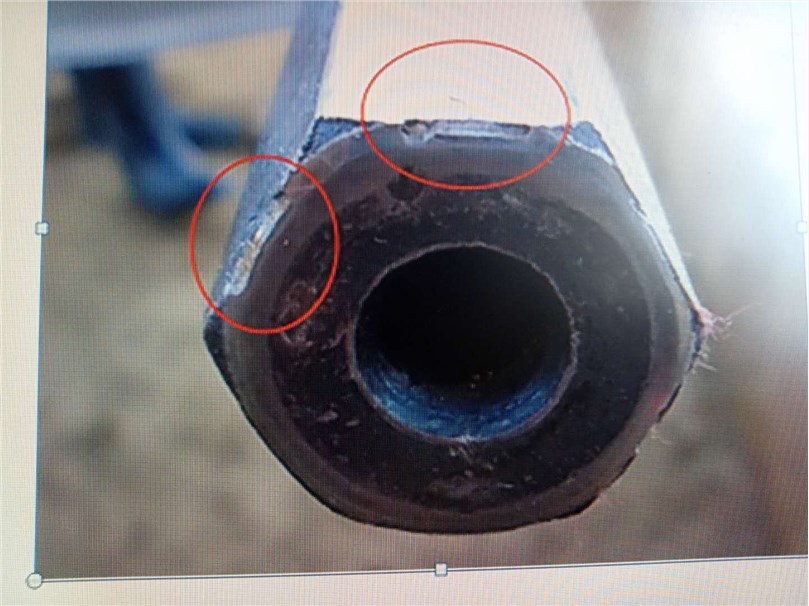

容易出現(xiàn)的問題是在尖角處出現(xiàn)掉塊，見下圖
附表為錐度連接的國家標準

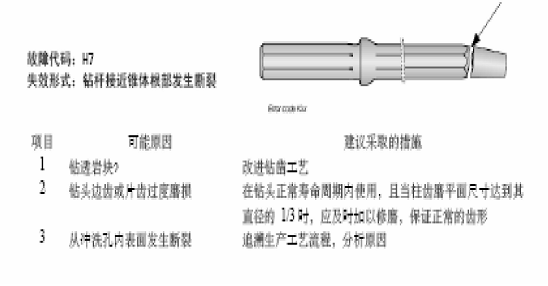

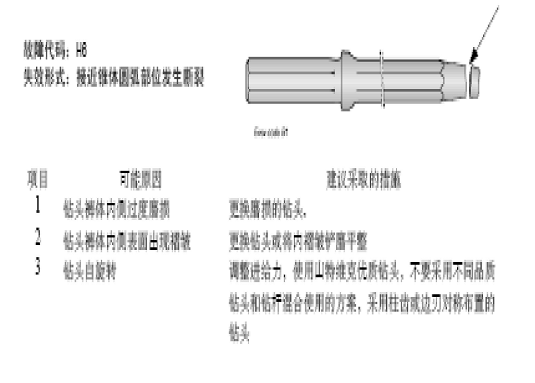

寶長年關于錐稍斷裂分析

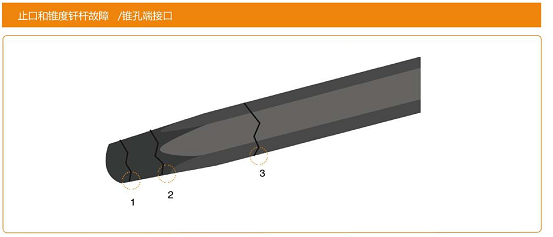

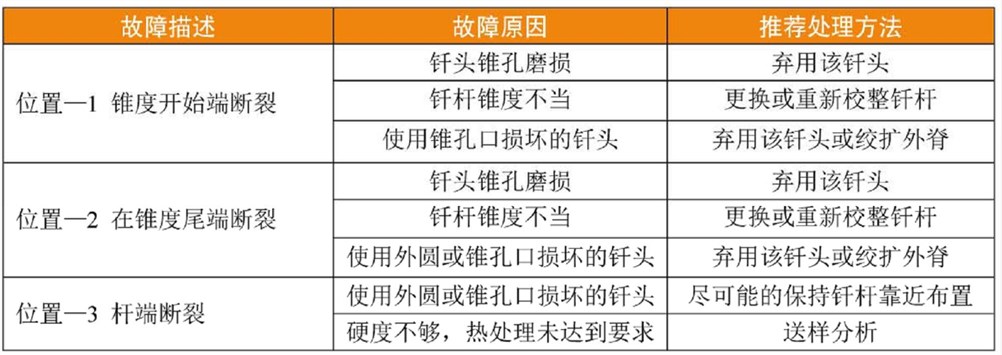

山特維克斷稍分析
